Trituradores de eje vertical

Los trituradores VSI se caracterizan por su versatilidad. Gracias al innovador diseño de MININGLAND, pueden trabajar como secundarios y como terciarios, e incluso para la producción de arenas finas en circuito cerrado.
Con sus 4 configuraciones permiten trabajar con áridos altamente abrasivos con granulometrías de alimentación medias.
Los productos finales medios obtenidos cumplen las más exigentes normas de cubicidad sobradamente. El producto obtenido es perfecto.

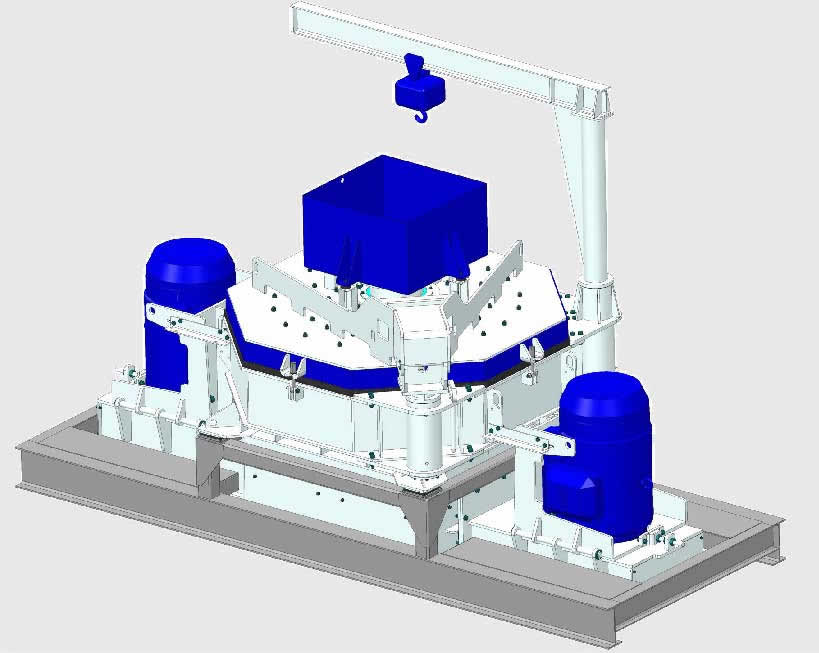

En el experimentado departamento técnico de MININGLAND hemos desarrollado un triturador de eje vertical VSI capaz de adaptarse a multitud de aplicaciones.

Por su único y avanzado diseño puede tener con 4 configuraciones, con pequeños cambios en su montaje. Ello se consigue con 2 rotores diferentes, abierto y cerrado, y dos cámaras de impacto, roca y yunque. Además existe la posibilidad de montar una segunda alimentación directa a la cámara de impacto para mejorar la forma de productos laminares con un mínimo desgaste.

Por este innovador sistema, estas máquinas se adaptan a algunos trabajos como secundarios, y son idóneas como terciarios y cuaternarios en la cadena de trituración. Además pueden trabajar con productos altamente abrasivos con la configuración y elementos de desgaste adecuados.



MECANISMO

Eje vertical fabricado en acero de alta resistencia SJ-355-J2G3, según Norma Europea EN-10025.
Rodamientos de doble hilera de rodillos, autoalineables, y con gran capacidad de carga.

Sistema de lubricación con circulación forzada de aceite, equipado con bomba, filtro, regulador de presión, control de caudal y temperatura y refrigerador de aceite.

Sistema de control de vibraciones.

BASTIDOR

Construido en acero SJ-275, sólidamente nervado, electrosoldado con hilo continuo. El bastidor está soportado sobre el chasis de apoyo con silemblocks que amortiguan las vibraciones.

Equipado con tapa superior abatible hidráulicamente.
Preparado para el montaje de uno o dos motores.

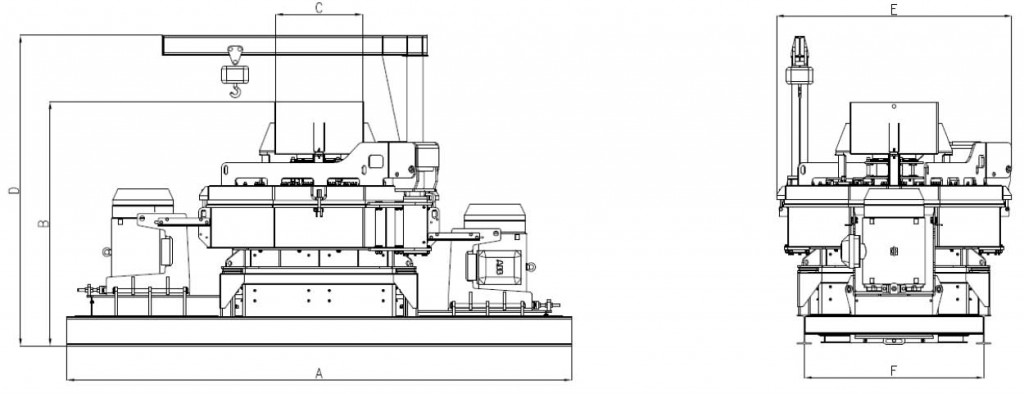

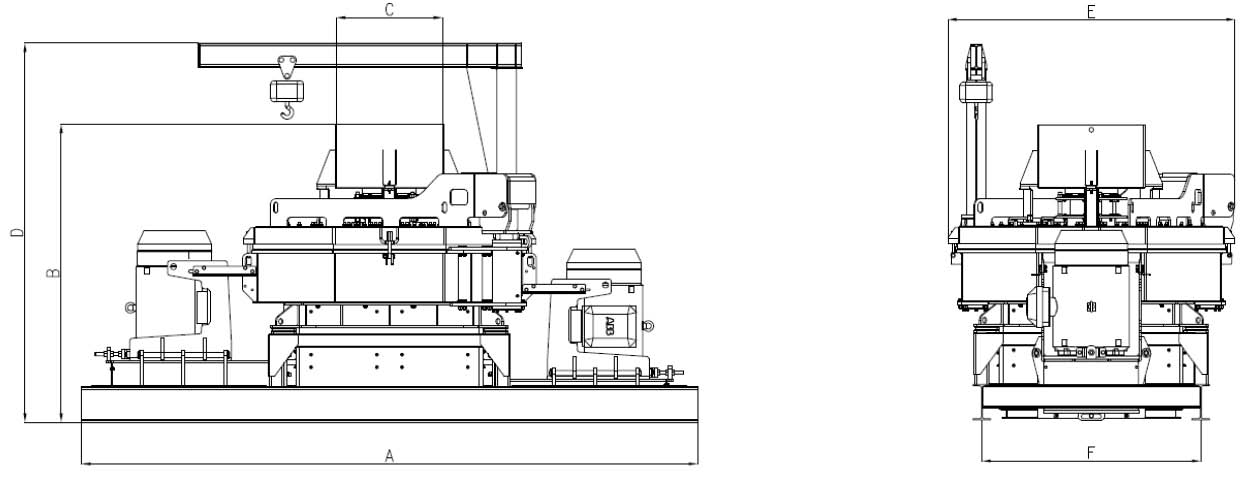

  Maquinaria-triturador-eje-vertical-VSI_img_1



MODELO A B C D E F
VSI-1000 5150 2490 890 3170 2440 1860
VSI-850 3800 2450 890 3130 2290 1710

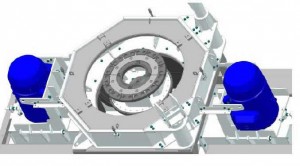

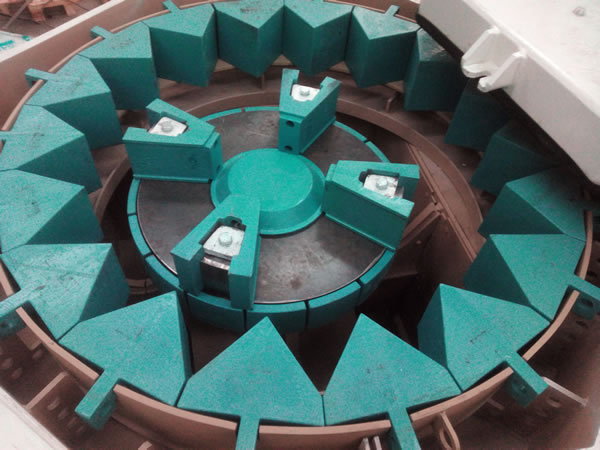

Maquinaria-triturador-eje-vertical-VSI_img_2R (Roca-Roca): Versión con rotor cerrado y cámara de impacto que acumulan material para evitar el desgaste; por ello se denomina Roca contra Roca.

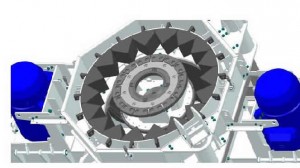

Maquinaria-triturador-eje-vertical-VSI_img_2 - 2R-Y (Roca-Yunque): Rotor cerrado y cámara de impactos dotada de placas de impacto de acero alto cromo. Versión indicada para la retrituración de productos altamente abrasivos de granulometría fina.

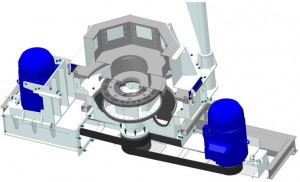

Maquinaria-triturador-eje-vertical-VSI_img_32-R-R (Roca –Roca con alimentación a la cámara de rotura): Roca-Roca pero incorpora una segunda alimentación directa a la cámara de impacto. Esta versión es óptima para dotar de cubicidad a materiales ya triturados.

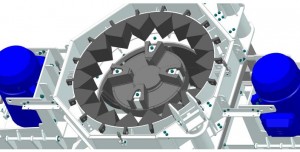

Maquinaria-triturador-eje-vertical-VSI_img_4
E-Y (Eyector-Yunque): Rotor abierto equipado con eyectores (lanzadores) de acero al cromo o acero al manganeso, y yunque. Esta versión es indicada para la obtención de altos porcentajes de arena con materiales de abrasividad media o baja. La talla de alimentación es superior a la de los otros modelos
